Fundação tipo Sapata

[Leandro]

Dependendo da relação PESO DA CASA / RESISTÊNCIA DO TERRENO, o baldrame poderá não ser o tipo adequado de fundação.

Isto acontece quando a peso da casa é grande (como em sobrados) ou quando a casa é construída em terrenos fracos. Neste caso deverá ser adotada a sapata como fundação. A sapata pode ser do tipo SAPATA CORRIDA ou SAPATA SIMPLES.

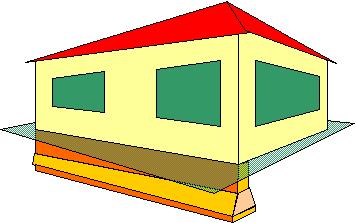

SAPATA CORRIDA
A sapata corrida é contínua, isto é, percorre todo o comprimento da parede.


A vantagem da sapata corrida é que ela pode ser confeccionada em alvenaria e não necessita de vigas e pilares para a sustenção do peso da parede e do telhado.

Veja quanto uma sapata corrida aguenta em função do tipo de solo botao.jpg (1310 bytes)
A sapata simples é pontual, isto é, localiza-se em pontos determinados da parede.

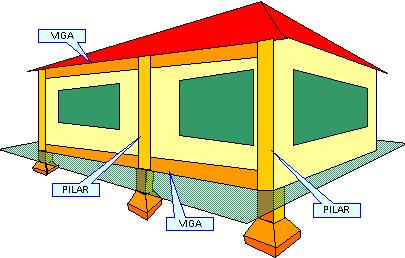

SAPATA SIMPLES


A desvantagem da sapata simples é que ela necessita de vigas e pilares para fazer a distribuição e a concentração do peso da parede e do telhado.

ROTEIRO para confecção de uma boa sapata:

1 - Calcule o peso da sua casa. Clique aqui para ver o peso de cada parte da casa.

2 - Verifique se o terreno onde vai ser construída a casa possui um Solo de Argila DURA ou um Solo de Argila RIJA. A resposta pode ser sim ou não. Clique aqui para ver os tipos mais comuns de solos segundo a Norma Brasileira.

2.1 - A resposta é SIM, isto é, o terreno é alto, firme e seco:

1 - A fundação pode ser em Sapata Corrida:

2 - Veja a tabela abaixo para escolher o tipo de Sapata Corrida.
Capacidade de Carga de Sapata Corrida em função do Tipo de Solo


2.2 - A resposta é NÃO, isto é, o terreno não é seco mas não chega a empossar água.

1 - A fundação pode ser em Sapata Simples:

2 - Chame um Engenheiro Civil para calcular a Sapata ou prefira a fundação sobre Estacas.

ATENÇÃO! A escolha do tipo de fundação deve ser feita sob a assistência de um Profissional do ramo de fundações como um Técnico de Edificações, Engenheiro Civil ou Geólogo.
